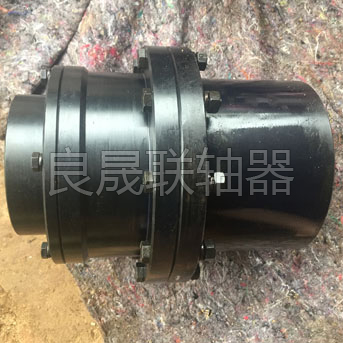

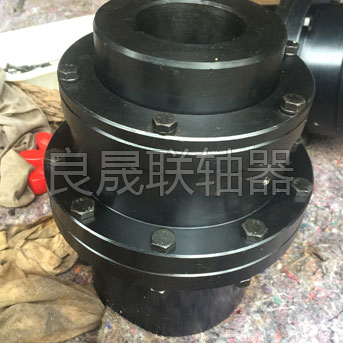

GICL型鼓形齒式梅花軸承(JB/T 8845.3-2001)類屬剛撓性梅花軸承，齒式梅花軸承是由齒數不異的內傳輸傘齒和帶外齒的凸緣半梅花軸承等該機包括。外齒涵蓋直齒和鼓形齒兩個齒形，實際上鼓形齒既為將外齒制作而成的曲面，曲面中心在傳輸齒軸榫線上渠道，齒側隙縫較一般傳輸傘齒大，鼓形齒梅花軸承 可同意較少的角位移（根本直齒梅花軸承），可齒的打戰基本原則，進展通報范文慣量的方能，耽擱運用平均壽命。有角位移時沿齒寬的打戰狀況發生。配備徑向、軸徑和角向等 中心線計算誤差挽回方能，配備布局合理松馳、轉反展轉表面積小、載重方能大、傳輸、的噪音低及維修服務時間是長等優點，出框好用于中速載重車工程環境，如冶金機械、煤礦、起重設備裝卸搬運等行 業、也好用于航空煤油、化工類、公用產品等各個產品的軸系傳輸。 GICL型鼓形齒式膜片齒輪膜片軸套轉配工藝前，要對鼓形齒式膜片齒輪膜片軸套各零機件期間之間互相的的地位作一下暗語，以作復裝時的參考選取。用到高轉動速度絲機的鼓形齒式膜片齒輪膜片軸套，其接連螺帽顛末測重，標示   流暢，不是搞錯。轉配工藝鼓形齒式膜片齒輪膜片軸套時各種類型先拆接連螺帽。因羅紋外表層推積的一層油垢、溶蝕的物品簡答它推積物，是螺帽不可以轉配工藝，特殊對腐蝕嚴峻考驗的螺帽，轉配工藝是很堅苦的。接連螺帽的轉配工藝   選購適合的知識，因螺帽的外六角或內六角的承載力面已抱死危害，轉配工藝會堅苦。對已腐蝕的或油垢移就多的螺帽，通常用溶液（如松銹劑）噴漆螺帽與螺母的接連處，讓溶液融入羅紋中去，允許才會隨便轉配工藝。GICL型鼓形齒式軸承座之基規格和最主要寸尺

型號	公稱扭矩Tn/N.m	許用轉速[n] r/min	軸孔直徑	軸孔長度		D	D1	A	C	C1	C2	動彈慣量 kg.㎡	光滑脂用量 mL	分量Kg
				Y	Z1,J1
			d1,d2,dz	L
GICL1	630	7100	16,18,19	42	-	125	95	75	20	-	-	0.009	55	5.9
			20,22,24	52	38					-	24
			25,28	62	44				10	-	19
			30,32,35,38	82	60				2.5	15	22
GICL2	1120	6300	25,28	62	44	144	120	88	10.5	-	29	0.02	100	9.7
			30,32,35,38	82	60					12.5	30
			40,42,45,48	112	84				2.5	13.5	28
GICL3	2240	5900	30,32,35,38	82	60	174	140	106	3	24.5	25	0.047	140	17.2
			40,42,45,48,50,55,56	112	84					17	28
			60	142	107						35
GICL4	3600	5400	32,35,38	82	60	196	165	125.5	14	37	32	0.091	170	24.9
			40,42,45,48,50,55,56	112	84						28
			60,63,65,70	142	107				3	17	35
GICL5	5000	5000	40,42,45,48,50,55,56	112	84	224	183	142	3	25	28	0.167	270	38
			60 63 65 70 71 75	142	107					20	35
			80	172	132					22	43
GICL6	7100	4800	48 50 55 56	112	84	241	200	160	6	35	35	0.267	380	48.2
			60 63 65 70 71 75	142	107					20	35
			80 85 90	172	132				4	22	43
GICL7	10000	4500	60 63 65 70 71 75	142	107	260	230	180	4	35	35	0.453	570	68.9
			80 85 90 95	172	132					22	43
			100	212	167						48
GICL8	14000	4000	65 70 71 75	142	107	282	245	193	5	35	35	0.646	660	83.3
			80 85 90 95	172	132					22	43
			100 110	212	167						48
GICL9	18000	3500	70 71 75	142	107	314	270	208	10	45	45	1.036	700	110
			80 85 90 95	172	132
			100 110 120 125	212	167				5	22	43
											49
GICL10	31500	3200	80 85 90 95	172	132	346	300	249	5	43	43	1.88	900	157
			100 110 120 125	212	167					22	49
			130 140	252	202					29	54
GICL11	40000	3000	100 110 120 125	212	167	380	330	267	6	29	49	3.28	1200	217
			130 140 150	252	202						54
			160	302	242						64
GICL12	56000	2600	120 125	212	167	442	380	313	6	57	57	5.08	2000	305
			130 140 150	252	202					29	55
			160 170 180	302	242						68
GICL13	80000	2300	140 150	252	202	482	420	364	7	54	57	10.06	3000	419
			160 170 180	302	242					32	70
			190 200	352	282						80
GICL14	112000	2100	160 170 180	302	242	520	465	415	8	42	70	16.774	4500	594
			190 200 220	352	282					32	80
GICL15	160000	1900	190 200 220	352	282	580	510	429	10	34	80	26.55	5000	783
			140 150	410	330					38	-
GICL16	250000	1600	200 220	352	282	680	595	501	10	58	80	52.22	8000	1134
			240 250 260	410	330					38	-
			280	470	380					38
GICL17	280000	1500	220	352	282	720	645	512	10	74	80	69	10000	1305
			240 250 260	410	330
			280 300	470	380					39	-
GICL18	355000	1400	240 250 260	410	330	775	675	524	10	46	-	96.16	11000	1626
			280 300 320	470	380					41	-
GICL19	450000	1300	260	410	330	815	715	560	10	67	-	115.6	13000	1773
			280 300 320	470	380					41
			340	550	450
GICL20	500000	1200	280 300 320	470	380	855	755	595	13	44	-	167.41	16000	2263
			340 360	550	450
GICL21	630000	1100	300 320	470	380	915	795	611	13	59	-	215.7	20000	2593
			340 360 380	550	450					44
GICL22	710000	950	340,360,380	550	450	960	840	632	13	44	-	278.07	26000	3036
			400	650	450
GICL23	800000	900	360,380	550	450	1010	890	666	13	44	-	379.4	29000	3668
			400,420	650	540					48
GICL24	1000000	875	380	550	450	1050	925	685	15	46	-	448.1	32000	3946
			400,420,450	650	540					50
GICL25	1120000	850	400,420,450,480	650	540	1120	970	724	15	50	-	564.64	34000	4443
GICL26	1250000	825	420,450,480,500	650	540	1160	990	733	15	50	-	637.4	37000	4791
GICL27	1400000	800	450,480,500	650	540	1210	1060	739	15	50	-	866.26	45000	5758
			530	800	680
GICL28	1600000	770	480,500	650	540	1250	1080	805	20	55	-	1020.76	47000	6232
			530,560	800	680
GICL29	2240000	725	500	650	540	1340	1200	798	20	57	-	1450.84	50000	7549
			530,560,600	800	680
GICL30	2800000	700	530,560,600,630	800	680	1390	1240	806	20	55	-	1974.17	59000	9514
